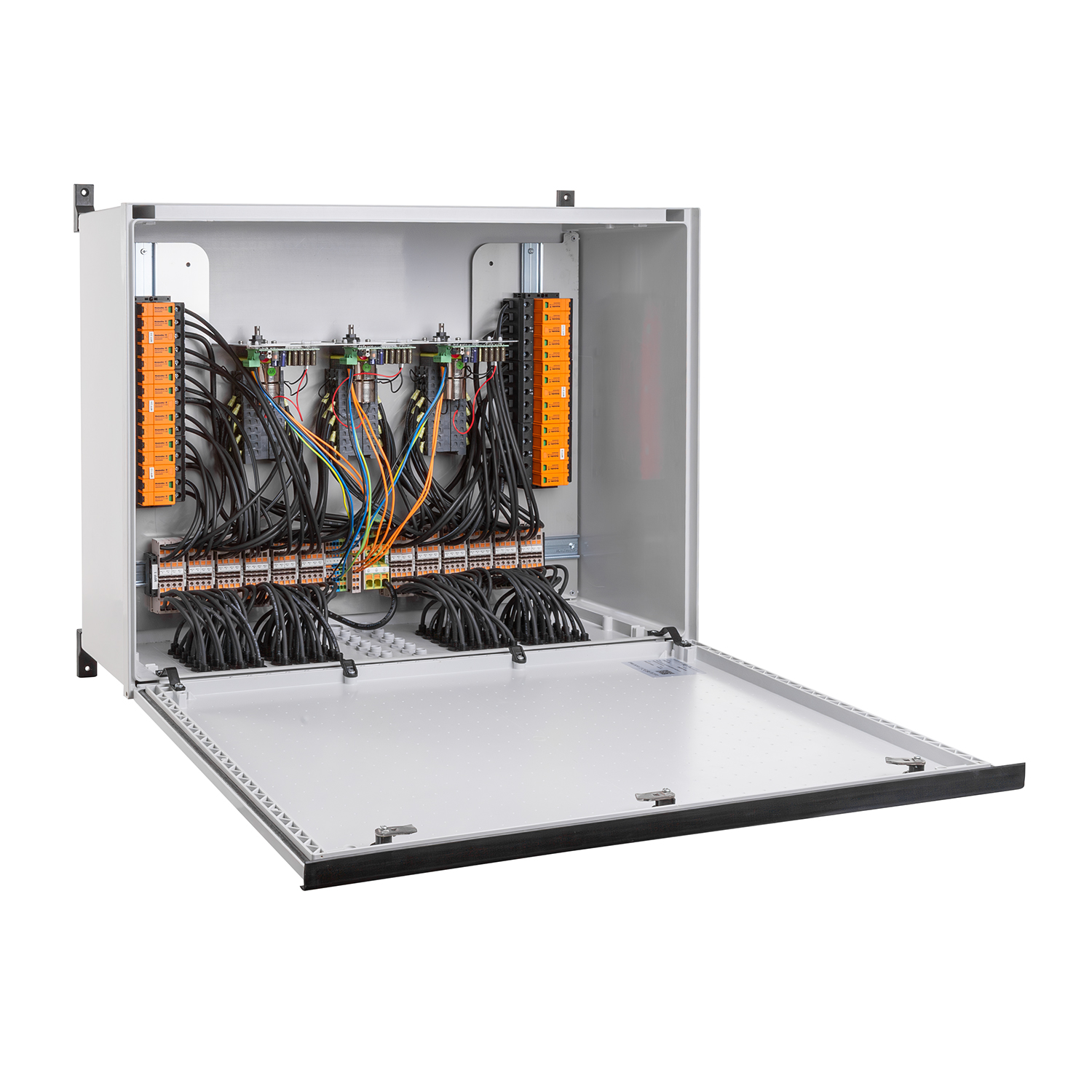

plenti SOLAR Weidmüller Feuerwehrschalter PV Next 12MPP Generatoranschlusskasten

Für eine sichere Fernabschaltung Ihrer Photovoltaikanlage

Der plenti SOLAR Weidmüller Feuerwehrschalter PV Next 12MPP ist die ideale Lösung für den sicheren Betrieb von PV-Aufdachanlagen.
Er ermöglicht eine schnelle und zuverlässige Abschaltung der PV-Strings beim Eintritt der Leitungen ins Gebäude und schützt so Einsatzkräfte im Notfall – besonders bei Löscharbeiten der Feuerwehr.

Bei Wiederherstellung der Stromversorgung erfolgt die Wiedereinschaltung der PV-Strings automatisch – ganz ohne manuelles Eingreifen.
So bleibt Ihre PV-Anlage sicher und effizient.

Produkteigenschaften:

- Typ: Generatoranschlusskasten / Feuerwehrschalter
- Ausführung: PV Next 12MPP
- 12 MPP Anschlüsse 2 Eingänge / 2 Ausgänge pro MPP
- Überspannungsschutz Typ 1-2
- Anschlussausführung über WM4C Standard Solarstecker
- Max. Spannung: 1100 V DC
- Einsatzbereich: Photovoltaik-Aufdachanlagen

Anwendungsbereich:

Empfohlen für PV-Systeme auf Gebäuden, bei denen eine sichere, normgerechte und automatisierte Abschaltlösung gemäß Brandschutzanforderungen gefordert ist.
Schützen Sie Mensch, Gebäude und Technik mit dem plenti SOLAR Weidmüller PV Next Feuerwehrschalter.

Installation nur durch entsprechend qualifiziertes Fachpersonal.





Abmessungen und Gewichte
Tiefe: 307 mm (12,087 inch)
Höhe: 640 mm (25,197 inch)
Breite: 800 mm (31,496 inch)
Nettogewicht: 30.874 g

Temperaturen und Umgebung
Betriebstemperatur: -25 °C bis +50 °C
Relative Luftfeuchtigkeit: 5 % bis 90 % (ohne Betauung)
Einbauort: Geschützter Außenbereich (>1 km vom Meer)

Umweltanforderungen
RoHS-Konformität: Konform
REACH SVHC: Keine SVHC über 0,1 Gewichts-%

Gewährleistung
Garantiezeit: 5 Jahre

Elektrische Kennwerte
Bemessungsspannung DC: 1.100 V
Bemessungsstrom: 51,25 A
Maximaler Strom pro MPP: 41 A
Kurzschlussfestigkeit (ISCPV): 11.000 A

Gehäuse und Montage
Abdeckung: Klapptür
Material: glasfaserverstärktes Polyester, Polycarbonat
Montageart: Wandmontage über Montagefüße
Schutzart: IP65
Schutzklasse: II
Schlagfestigkeit: IK10 (nach IEC 62262)

Eingänge
Anzahl der MPP: 12
Strangeingänge pro MPP: ≤ 2
Max. DC-Eingänge pro MPP: 2 (parallel geschaltet)
Anzahl der Leitungseinführungen: 24
DC-Eingang (+ / -): WM4C Steckverbinder, 4–6 mm²
Funktionserde:
– Kabeleinführungen: 2
– Anschlussart: PUSH IN mit Betätigungselement
– Leiterquerschnitt: max. 25 mm² feindrähtig / 16 mm² mit Aderendhülse
Sicherungsart: weder Sicherungseinsatz noch -halter

Ausgänge
DC-Ausgang (+ / -): WM4C Steckverbinder, 4–6 mm²
Max. DC-Ausgänge pro MPP: 2 (parallel geschaltet)

Fernabschalter
Abschaltung: Unterspannungsauslösung
Automatisches Wiedereinschalten nach Spannungsabfall: Ja
Anzahl Betätigungszyklen: 10.000
Steuerspannung: 100 V AC – 250 V AC, 50/60 Hz
Ausschaltzeit: 1,5 s
Lasttrennschalter: Fernabschalter innerhalb des Gehäuses (DC-PV1)
Anzahl Ausschaltzyklen bei Nennstrom: 300

Fernabschalter – Anschlüsse
Meldekontakt:
– Kabeleinführungen: 1
– Anschlussart: PUSH IN mit Betätigungselement
– Leiterquerschnitt: max. 2,5 mm² (feindrähtig / mit Aderendhülse)
Steuerkontakt:
– Kabeleinführungen: 1
– Anschlussart: PUSH IN mit Betätigungselement
– Leiterquerschnitt: max. 2,5 mm² (feindrähtig / mit Aderendhülse)

Stromverbrauch des Fernabschalters
Typ: Feuerwehrschalter
Spitzenstromverbrauch: 900 mA
Kontinuierlicher Stromverbrauch: 90 mA
Hinweis: Spitzenstrom nur kurzzeitig bei vollständig entladenen Kondensatoren

Überspannungsschutz (DC-Seite)
Typ: I + II
Ableitstrom (In 8/20 µs): 20 kA (max. 40 kA)
Blitzstoßstrom (Iimp 10/350 µs): 6,25 kA
Gesamtableitstrom:
– 10/350 µs: 12,5 kA
– 8/20 µs: 50 kA
Maximale Betriebsspannung DC (UCPV): 1.100 V
Schutzpegel Up:
– (+/-), (+/PE), (-/PE): ≤ 3,8 kV
Überspannungsschutz DC-seitig: 1.000 V Typ I + II
Standby-Leistungsaufnahme PC: < 0,2 W

Normen
EN 61439-2
EN 61643-31
OVE-Richtlinie R 11-1:2022-05-01
