plenti Solar Weidmüller PV Inline Überspannungsschutz Generatoranschlusskasten mit SPD Typ 1-2

Überspannungsschutz und Blitzschutz für die Solarinstallation

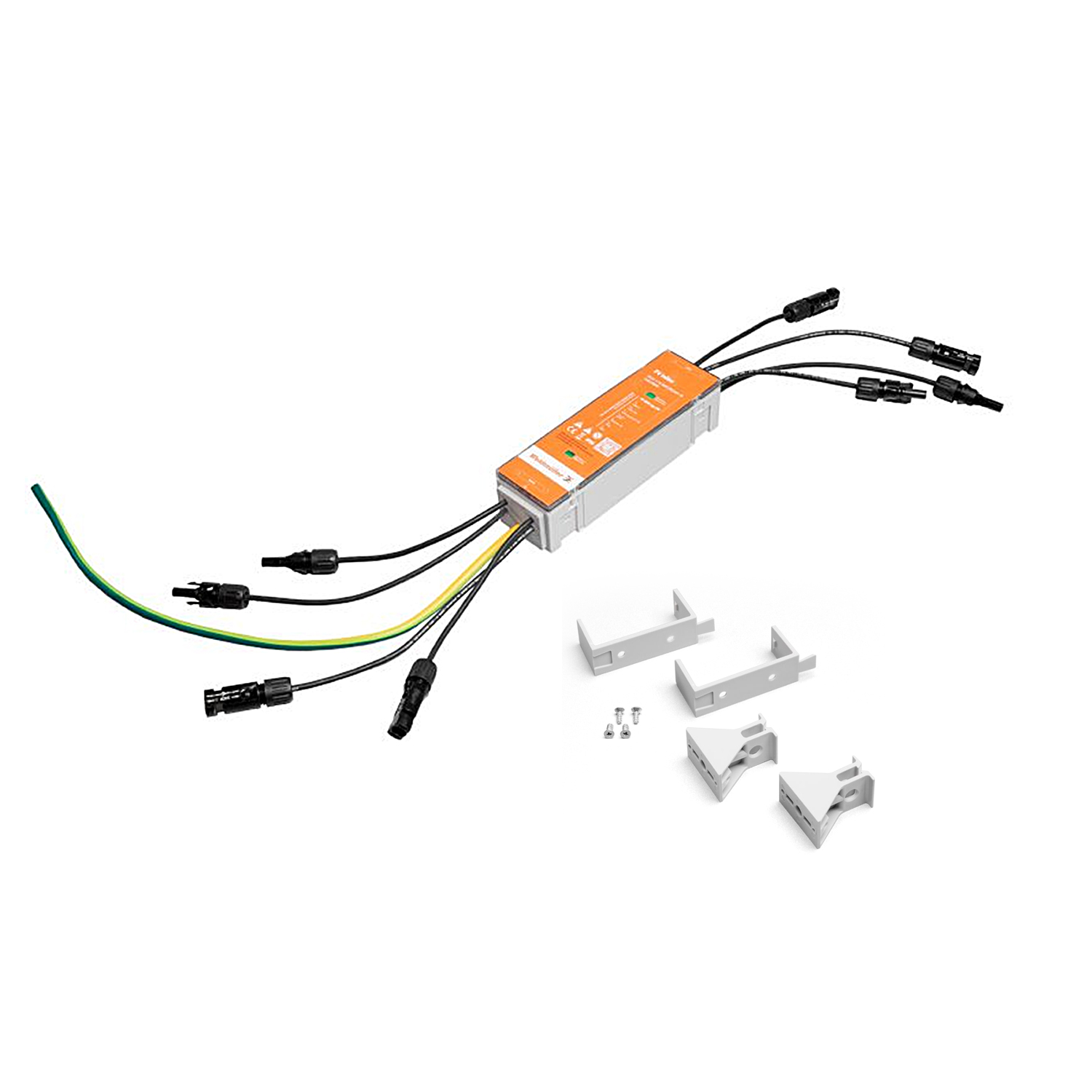

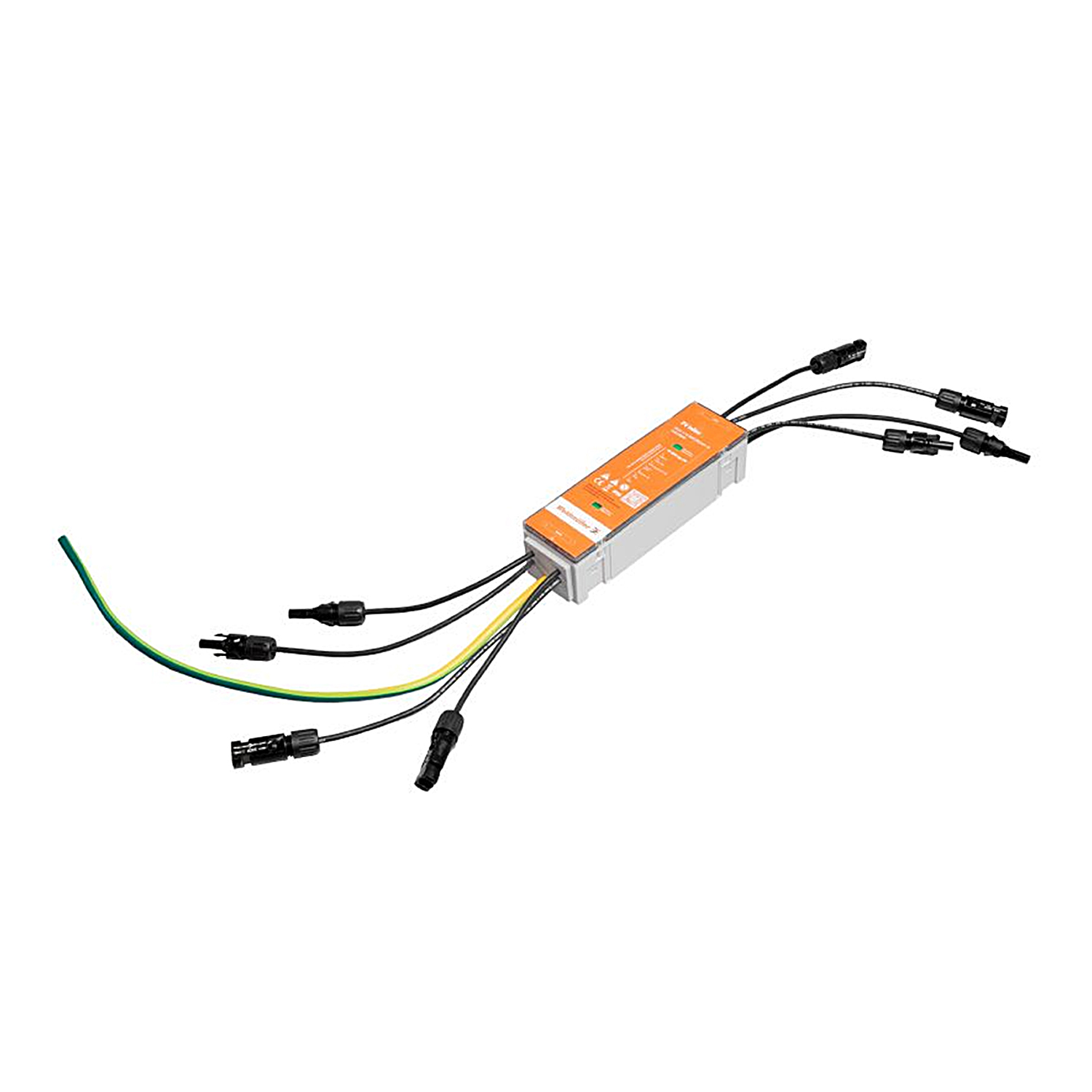

Der kompakte plenti Solar Weidmüller PV Inline Generatoranschlusskasten (GAK) mit integriertem Überspannungsschutz (SPD) Typ 1-2 ist speziell für den Einsatz in Photovoltaik (PV) Aufdach-Installationen konzipiert. Er schützt Ihre PV-Anlage zuverlässig vor Überspannungen, insbesondere auch vor den Auswirkungen von Blitzschlägen.

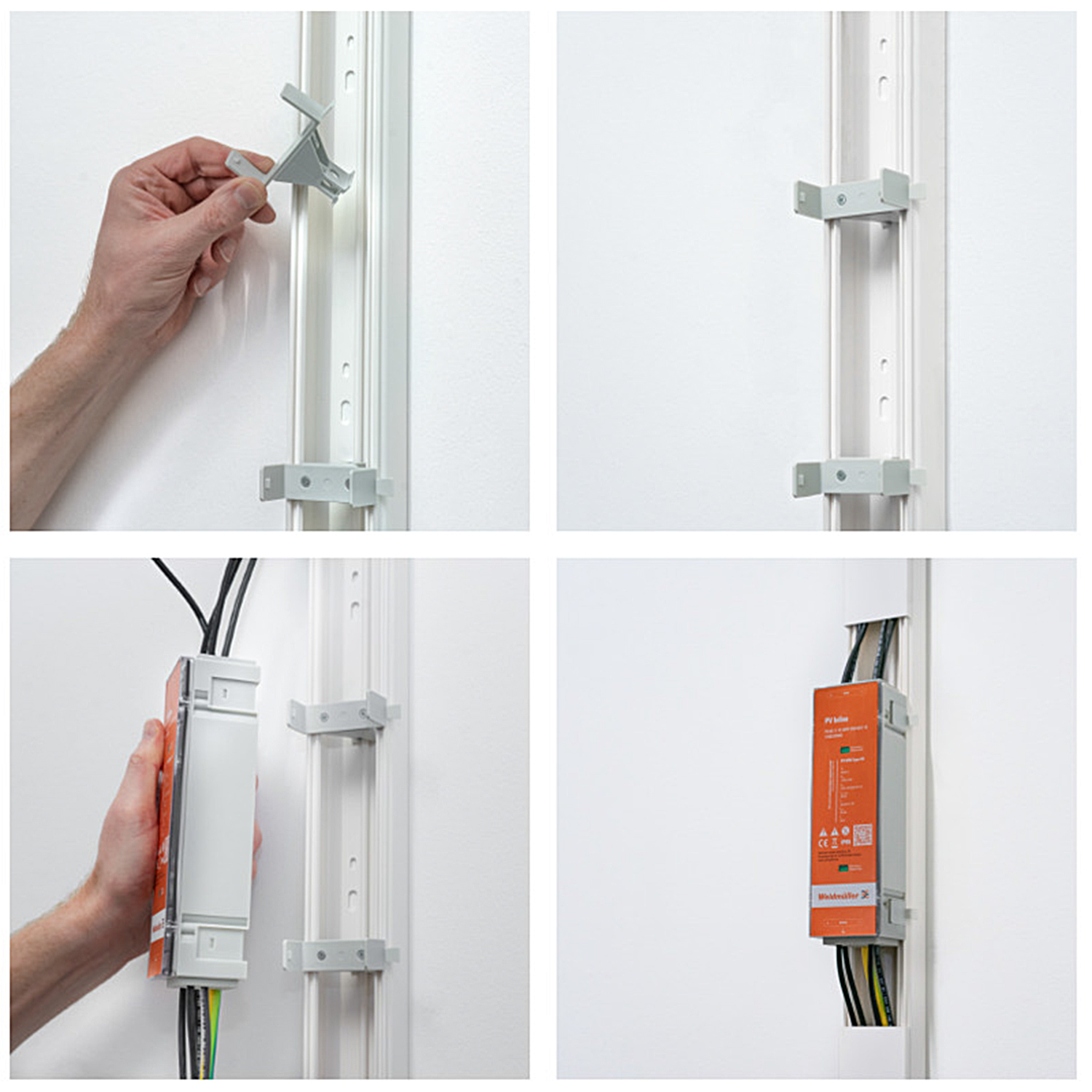

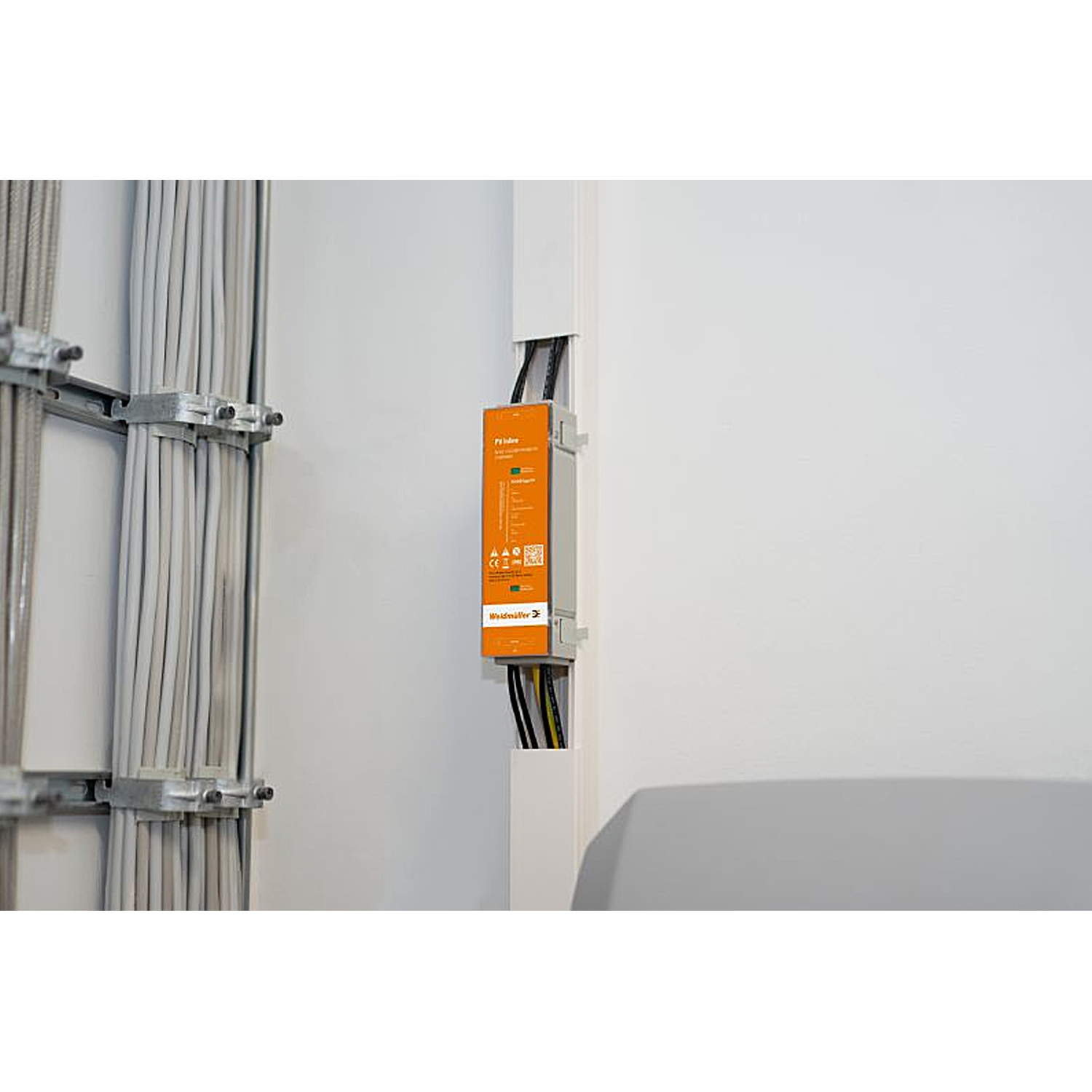

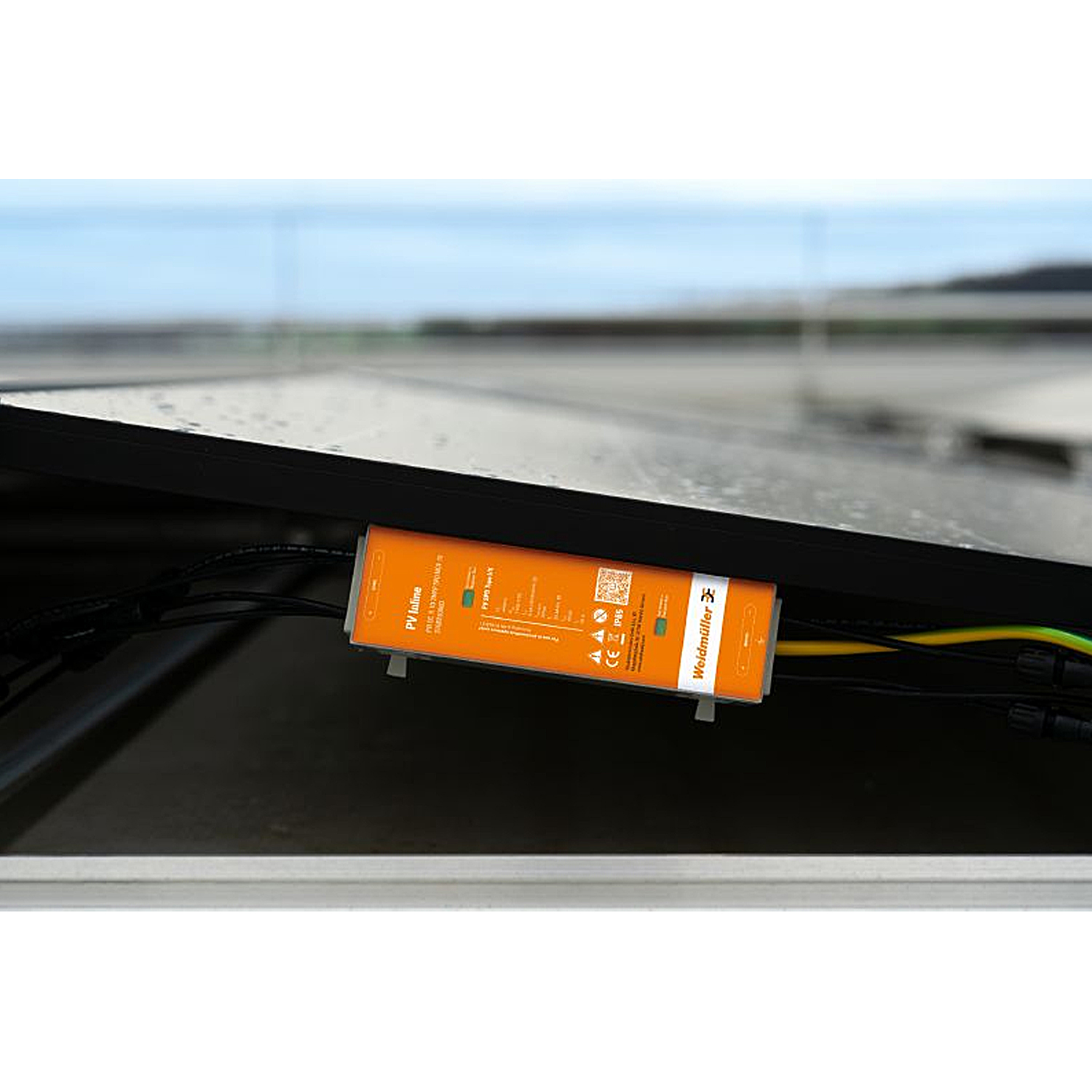

Im Falle einer Überspannung stellt der GAK einen Erdschluss her und sorgt so für die Sicherheit Ihrer Anlage. Der raumsparende Generatoranschlusskasten eignet sich perfekt für enge Installationsumgebungen, da er sich problemlos in Kabelkanälen integrieren oder hinter PV-Modulen montieren lässt.

Technische Details:
- Anwendung: Photovoltaik (PV)
- Produkttyp: Generatoranschlusskasten (GAK)
- Modell: PV Inline
- Spannung: 1100 V
- Maximale MPP (Maximum Power Point): 2 MPP
- Anschlüsse: 1 Eingang / 1 Ausgang pro MPP
- Überspannungsschutz: Typ 1-2
- Steckertyp: MC4

Profitieren Sie von diesem kompakten, effizienten
Überspannungsschutz und sorgen Sie für maximale
Sicherheit Ihrer PV-Anlage!

Installation nur durch entsprechend qualifiziertes Fachpersonal.

weitere technische Details siehe PDF

Abmessungen und Gewichte
Tiefe: 52 mm (2,047 inch)
Höhe: 280 mm (11,024 inch)
Breite: 60 mm (2,362 inch)
Nettogewicht: 956 g

Temperaturen und Umgebung
Betriebstemperatur: -40 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 % bis 95 %
Einbauort: Geschützter Außenbereich (>1 km vom Meer)

Elektrische Kennwerte
Bemessungsspannung DC: 1.100 V
Bemessungsstrom: 48,75 A
Maximaler Strom pro MPP: 39 A
Kurzschlussfestigkeit (ISCPV): 6.000 A

Gehäuse und Montage
Abdeckung: mit Deckel
Material: ABS

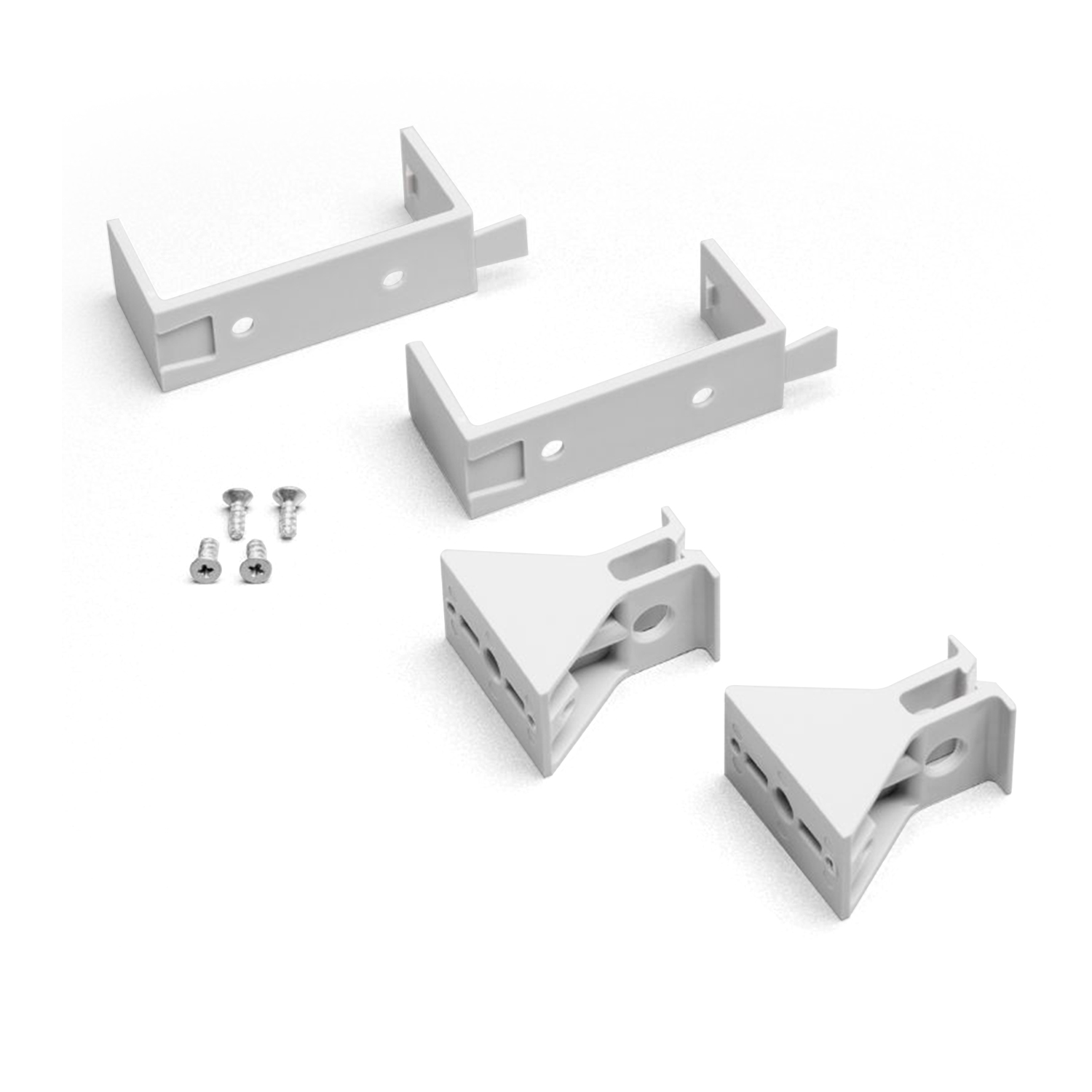

Montageart: Wandmontage über Montagefüße
Schutzart: IP65
Schutzklasse: II
Schlagfestigkeit: IK06

Anschlüsse – Eingänge
Anzahl der MPP: 2
Strangeingänge pro MPP: 1
DC-Eingang (+ / -): Stäubli MC4, Kabelquerschnitt 4–6 mm²
Funktionserde: vorkonfektioniertes Kabel, max. 16 mm² (feindrähtig mit Aderendhülse)
Anzahl der Eingänge: 1
Sicherungsart: weder Sicherungseinsatz noch -halter

Anschlüsse – Ausgänge
DC-Ausgang (+ / -): Stäubli MC4, Kabelquerschnitt 4–6 mm²
Maximale Anzahl der Ausgänge pro MPP: 1

Überspannungsschutz (DC-Seite)
Typ: I + II
Ableitstrom (In 8/20 µs): 20 kA (max. 40 kA)
Blitzstoßstrom (Iimp 10/350 µs): 5 kA
Gesamtableitstrom:
– 10/350 µs: 5 kA
– 8/20 µs: 40 kA
Maximale Betriebsspannung DC (UCPV): 1.100 V
Schutzpegel Up: ≤ 4,4 kV
Überspannungsschutz DC-seitig: 1.000 V Typ I + II

Normen und Gewährleistung
Normen: EN 61643-11, EN 50539-11, EN 61643-31
Garantie: 5 Jahre
